Para construir una cabina de recubrimiento en polvo en una fábrica, primero debemos construir un cuerpo de soporte estable y una red de transporte suspendida, y luego conectarlo con precisión a la gran torre de recuperación ciclónica para lograr una excelente separación de gas y sólido. Todo el sistema debe depender de conductos de aire de precisión que se ajusten al diseño de dinámica de fluidos para la conexión en serie, y se deben implementar colectores de polvo con elementos filtrantes de retroceso de impulsos en el extremo de escape final para lograr verdaderamente emisiones ecológicas y respetuosas con el medio ambiente que cumplan con los estándares.
Una cabina de polvo calificada contiene un ventilador extractor calculado con precisión para velocidades óptimas del viento en la sección transversal (generalmente 100 a 120 pies/min), equipo de conexión a tierra y una unidad de recuperación eficiente. Controlará el exceso de pulverización, protegerá a los operadores y recuperará el polvo suelto.
Tenga en cuenta que instale el ventilador a prueba de explosiones y, cuando su cabina de pintura esté integrada con el secador en frío de aire comprimido exclusivo, la pistola de pintura electrostática y el horno de curado, recuerde conectar a tierra toda la estructura.
¿Qué es un sistema de recubrimiento en polvo?
El sistema de recubrimiento en polvo es un circuito de circulación mecánico y electrostático integrado diseñado para aplicar polvo seco a un sustrato conectado a tierra y recuperar eficientemente cualquier material desperdiciado. Va mucho más allá de simples aerógrafos y extractores de aire. Los equipos de grado industrial utilizan líneas de ensamblaje automatizadas, máquinas alternativas colocadas con precisión y filtración de aire de múltiples etapas para mantener ciclos de producción continuos.
¿Qué equipo se necesita para el recubrimiento en polvo?
Necesita hardware industrial específico para construir una línea de producción viable. La dependencia de piezas improvisadas conduce a niveles peligrosos de concentración de polvo inflamable y arruina la calidad de la superficie del recubrimiento.
- Carcasa de la cabina de pintura: Panel de polipropileno o acero inoxidable antiestático para evitar que el polvo se adhiera a la pared.
- Sistema de transporte suspendido: Vía aterrizada que transporta las piezas a través de la zona de pulverización a velocidad controlada.
- Pistola pulverizadora electrostática y máquina alternativa: un brazo robótico que pulveriza automáticamente polvo con un espesor de recubrimiento constante.
- Unidad de extracción y filtración: ventilador extractor de tamaño preciso que extrae el aire de manera uniforme por todas las aberturas de la cabina de pintura.
- Sistema de recuperación de polvo: Separador ciclónico con elemento filtrante trasero para capturar y reutilizar el polvo pulverizado.

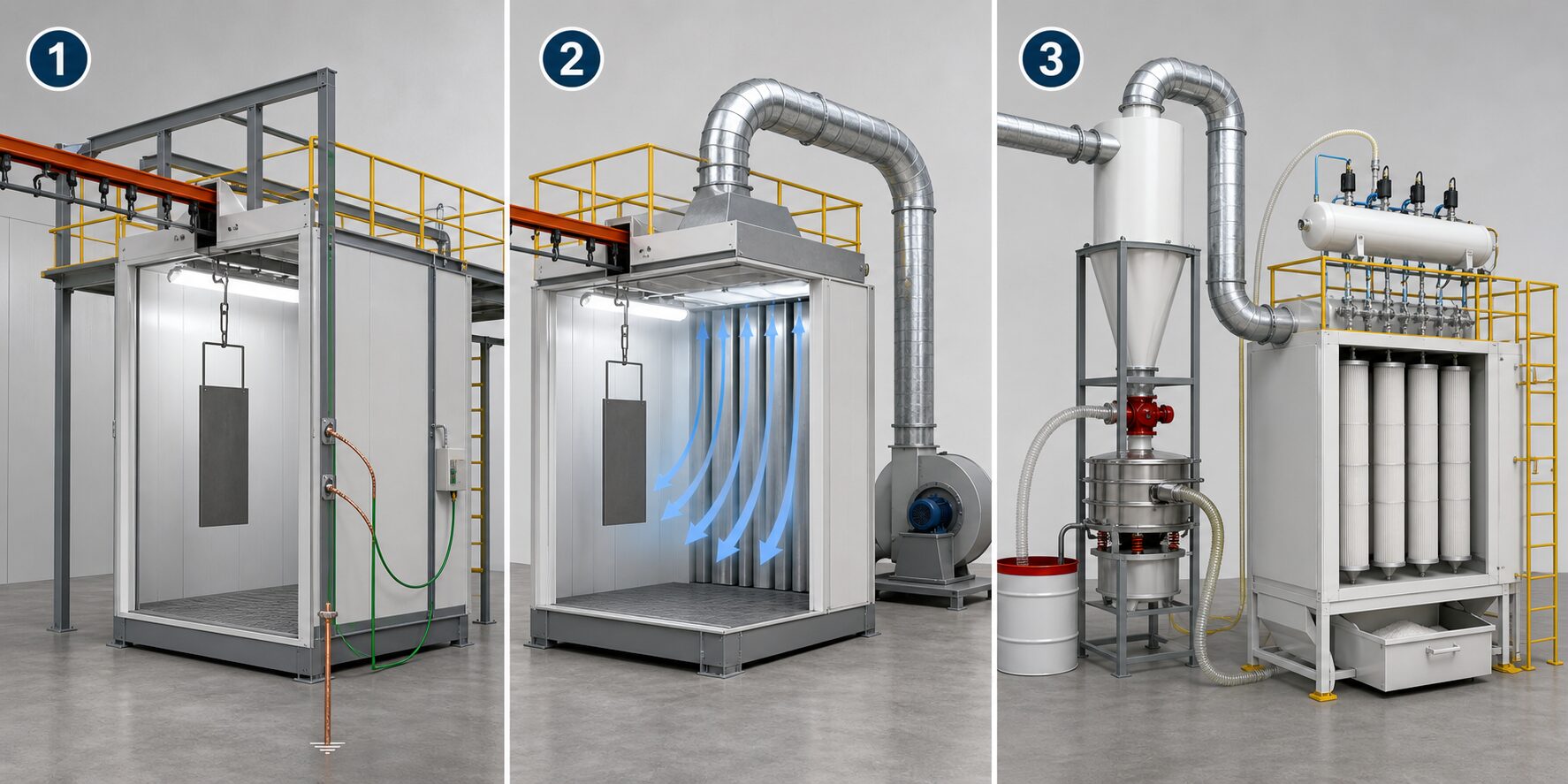

Paso 1: construir una estructura de cabina de pintura cerrada y controlada
La geometría de la cámara de pulverización determina directamente la calidad del recubrimiento de la superficie. Un recinto mal formado crea turbulencias en el flujo de aire.
Pasos específicos de construcción y puesta a tierra del enlace de control cerrado.
La carcasa de la cabina de pintura está ensamblada para crear una zona de aislamiento electrostático libre de puntos muertos y completamente conectada a tierra.
1.1 Construcción del marco de carga externo y los paneles de pared internos
Nunca exponer el esqueleto estructural dentro de la cabina de pintura, ya que esto creará una plataforma de acumulación de polvo extremadamente difícil de limpiar. Primero se debe soldar un marco de carga externo fuerte utilizando un tubo cuadrado de acero al carbono (el calibre recomendado es de cuatro por cuatro pulgadas).
Una vez completado el esqueleto, se fija un panel de polipropileno o una placa de acero inoxidable antiestática al lado interior del esqueleto. Las uniones de panel a panel deben asegurarse con tornillos avellanados de cabeza plana y sellarse con silicona antiestática, asegurando que todo el interior de la cabina de pintura quede plano como un espejo sin bridas ni cabezas de pernos que sobresalgan.
1.2 Corte con precisión las aberturas y controle el espaciado electrostático
Corte una ranura pasante en la parte superior de la cabina de pulverización, según el riel del transportador colgante. Al calcular la distancia desde la pistola pulverizadora hasta la pared de la cámara de pulverización más cercana, se debe mantener estrictamente un radio de espacio libre de al menos treinta y seis pulgadas (aproximadamente un metro). Si el espacio es demasiado pequeño, la electricidad estática de alto voltaje de la pistola rociadora producirá el "efecto jaula de Faraday", adsorbiendo el polvo directamente en la pared en lugar de en la pieza de trabajo que está rociando.
1.3 Construir una red de puesta a tierra independiente
Nunca utilice cables de conexión a tierra convencionales de edificios de fábricas. Se debe clavar una varilla de tierra especial de cobre puro de al menos dos metros y medio de profundidad en el piso de concreto al lado de la sala de pulverización. Esta barra de tierra está conectada con alambre trenzado de cobre desnudo al riel de acero del transportador suspendido, los soportes para piezas de trabajo y las partes metálicas de la cabina de pintura (si se utilizan paredes de acero inoxidable). Una vez completada la construcción, el valor de resistencia entre la pieza de trabajo y el cable de tierra debe ser inferior a un megaohmio mediante una prueba de megaohmímetro.
Paso 2: Configuración de la mecánica de fluidos de la gestión del flujo de aire
No se limite a comprar un extractor de aire e instalarlo. Hay que diseñar la caja de presión estática y el conducto de escape según normas de mecánica de fluidos.
2.1 Calcule el volumen de escape absoluto y seleccione el ventilador
Mida todas las áreas de apertura de la cabina de pintura que estén conectadas con el mundo exterior. Suponga que tiene dos puertas para que el operador rocíe (tres por siete pies cada una), más la abertura del transportador en la parte superior, para un área abierta total de cincuenta pies cuadrados. Para alcanzar el estándar de la industria de ciento veinte pies por minuto de velocidad del viento transversal, la fórmula es: cincuenta por ciento veinte, lo que equivale a seis mil pies cúbicos por minuto.
Al comprar un ventilador, debe elegir un ventilador centrífugo basculante hacia atrás y no utilizar en absoluto un ventilador de flujo axial. Debido a que el sistema de filtración de polvo producirá una resistencia a la presión estática extremadamente alta, solo el ventilador centrífugo puede mantener un volumen de extracción de aire estable incluso cuando el elemento filtrante se bloquea gradualmente.
2.2 Caja de presión estática posterior al montaje y deflector ranurado
Directamente detrás de la cabina de pintura se construye una caja de extracción de presión estática de igual altura y ancho que la cabina de pintura. La operación clave está en la unión de la cabina de pintura y la caja de presión estática: no dejar un agujero enorme para el escape. Hay que instalar una hilera de deflectores ranurados con hendiduras verticales. La estrecha ranura superior y la amplia ranura inferior obligan al potente flujo de aire a barrer uniformemente de arriba a abajo en toda el área de trabajo, eliminando por completo el problema de acumulación de polvo en ángulo muerto en las cuatro esquinas de la cabina de pintura.
Paso 3: cambie automáticamente la conexión de la tubería y la integración del sistema de recuperación de polvo
Este paso es fundamental para lograr un cambio de color rápido en quince minutos. Debe conectar sin problemas las rejillas de ventilación de la cabina de pintura en la parte delantera al equipo de recuperación de dos etapas en la parte trasera.
3.1 Utilice un tubo redondo para conectar el separador ciclónico
El conducto de escape sale de la parte superior de la caja de presión estática de la cabina de pintura y lo conecta directamente a la entrada de aire lateral del separador ciclónico grande. Este tubo de conexión debe ser un tubo redondo con un interior extremadamente liso. Los tubos cuadrados están estrictamente prohibidos. El ángulo interior de noventa grados de los tubos cuadrados acumulará rápidamente polvo, que puede caerse fácilmente durante el cambio de color y provocar una contaminación cruzada grave. Los codos de todas las tuberías deben ser codos de transición suave y de gran radio.
3.2 Establecimiento de un circuito físico para reflujo de polvo en el fondo
En el puerto de descarga inferior del separador ciclónico, se conecta una válvula de descarga giratoria a través de una brida. La válvula permite que el sistema permanezca hermético mientras permite que el polvo utilizable que cae se descargue de manera uniforme. Se instala una criba vibratoria ultrasónica circular directamente debajo de la válvula de descarga para filtrar las impurezas o grumos que puedan mezclarse con el polvo. Finalmente, el polvo puro tamizado se bombea directamente de regreso al barril principal de suministro de polvo a través del tubo de polvo antiestático a través de una bomba de polvo venturi o una bomba peristáltica para formar un circuito cerrado.
3.3 Conexión del cartucho de filtro secundario al contragolpe de pulso de configuración
El puerto de escape en la parte superior del separador ciclónico descarga un flujo de aire de alta velocidad que contiene polvo residual extremadamente fino. Este puerto de escape está conectado a la caja de recolección del cartucho del filtro secundario. Instale los elementos filtrantes laminados uno al lado del otro en esta caja de recolección. En esta etapa, se debe instalar un tanque de gasolina y una válvula solenoide de retroceso de pulso directamente encima de cada elemento filtrante. Configure la válvula solenoide para rociar aire a alta presión en el interior del elemento filtrante cada treinta segundos para expulsar el polvo residual adherido al exterior del elemento filtrante hacia el cajón de basura en la parte inferior. Esto garantiza que su extractor de aire principal nunca perderá succión debido a un filtro obstruido.
¿Cómo se mide la eficiencia del taller de recubrimiento en polvo?
La construcción exitosa de una cabina de pintura se basa en la pirámide de eficiencia CFR: control de contención, gestión del flujo de aire y recuperación de polvo. Tienes que dominar cada capa por turno. La falla del control de contención de la capa inferior seguramente conducirá a una falla en la recuperación del polvo de la capa superior.
La eficiencia no se mide por la cantidad de piezas que salen del horno cada día, sino por la utilización del polvo y la reducción del tiempo de inactividad.
Realice un seguimiento de la eficiencia de transmisión de su sistema. Para calcular esta métrica, registre el peso exacto del polvo expulsado de la lanza y compárelo con el peso del polvo curado permanentemente en la pieza de trabajo. Las cabinas de pintura optimizadas equipadas con sistemas de recuperación ciclónica de alta gama deben mantener una eficiencia de transmisión del sistema del 95 % o más.
Preguntas frecuentes sobre la cabina de pintura en polvo
P: ¿Qué es un sistema de recubrimiento en polvo?
R: Una línea de ensamblaje industrial integrada que utiliza electricidad estática para aplicar uniformemente polvo seco a piezas de trabajo conectadas a tierra, cura a altas temperaturas para formar un recubrimiento duradero y depende de una unidad de recuperación automática para recolectar el polvo sobrante para reciclarlo.
P: ¿Qué equipo se necesita para el recubrimiento en polvo?
R: El equipo principal incluye: línea de limpieza de pretratamiento de superficies, carcasa de cabina de polvo antiestático, pistola rociadora electrostática y máquina alternativa automática, horno de curado de polvo y sistema de recuperación de polvo que incluye un separador ciclónico y un elemento de filtro secundario.
P: ¿Cuánto cuesta un sistema de recubrimiento en polvo?
R: Los costos varían según el tamaño. Los sistemas manuales comerciales de nivel básico suelen costar entre 10 000 y 50 000 dólares, mientras que las líneas de producción de grado industrial equipadas con sistemas de recuperación de conmutación automática, máquinas alternativas y líneas transportadoras totalmente automatizadas suelen costar entre 100 000 y 500 000 dólares.
P: ¿Cómo se mide la eficiencia del taller de recubrimiento en polvo?
R: Principalmente a través de dos indicadores: uno es la eficiencia de transmisión del sistema (la relación de peso del polvo realmente solidificado en la pieza de trabajo con respecto al polvo total expulsado debe alcanzar más del 95%); el otro es el tiempo de inactividad del cambio de color (un excelente sistema ciclónico puede comprimirlo en 15 minutos).
P: ¿La cabina de polvo necesita aire fresco?
R: Necesidad. Si está ventilando 5000 pies cúbicos por minuto de aire desde el taller hacia afuera, tendrá que introducir una cantidad igual de aire fresco de reposición con temperatura controlada. La presión negativa en el taller puede provocar contaminación por polvo y provocar perturbaciones en el flujo de aire en la cabina de pintura.
P: ¿Con qué frecuencia se debe reemplazar el elemento filtrante de la cabina de pintura en polvo?
R: En sistemas sin ciclones, el elemento filtrante primario debe reemplazarse cada 6 a 12 meses, dependiendo de la frecuencia con la que se use. En los sistemas ciclónicos, los cartuchos de filtro trasero finales duran de 2 a 3 años porque solo necesitan manejar cantidades muy pequeñas de polvo fino.
