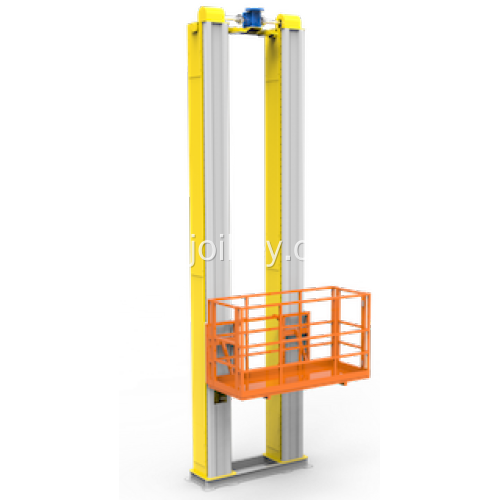

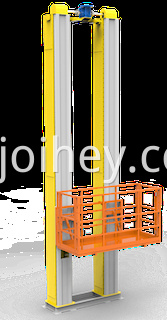

Plataforma de elevación de gimbales de elevación

Plataforma de elevación:

El cuerpo principal del marco está soldado con acero del canal, tubo cuadrado y placa media, y la base es un esqueleto soldado de acero del canal. La plataforma de elevación tiene suficiente fuerza.

La plataforma consiste en una mesa y barandas. La mesa está hecha de tablas estampadas de 2 mm de espesor dobladas y tratadas con anticorrosión en la superficie; La barandilla está hecha de tubos cuadrados de 30 × 30 × 2 mm soldados juntos, con una altura de 1100 mm. Para facilitar los operadores para que se suban y salgan del banco de trabajo, la barandilla se puede equipar con puertas de entrada doble o entrada única de acuerdo con las necesidades, mejorando en gran medida la seguridad de los trabajadores durante la operación.

El dispositivo de elevación vertical consiste en un motor de elevación a prueba de explosión, reductora, correa sincrónica, polea de correa sincrónica, eje de transmisión, asiento de rodamiento, etc. El motor impulsa la polea de la correa sincrónica a través de la caja de cambios y el eje de transmisión, lo que hace que la correa sincrona Conduce la plataforma de elevación para moverse hacia arriba y hacia abajo. Las ruedas del cinturón sincrónico superior e inferior forman una cadena de circuito cerrado, y la correa sincrónica es relativamente precisa durante el transporte. No se desliza porque la correa sincrónica se basa en la malla para la transmisión. El motor es un motor a prueba de explosión con una calificación a prueba de explosión de ExdiiBT4 y una potencia de 2.2kW.

La cabina de pulverización externa de la estructura de conducción cumple completamente con los requisitos de prevención del polvo.

El gabinete eléctrico adopta el gabinete eléctrico a prueba de explosión
