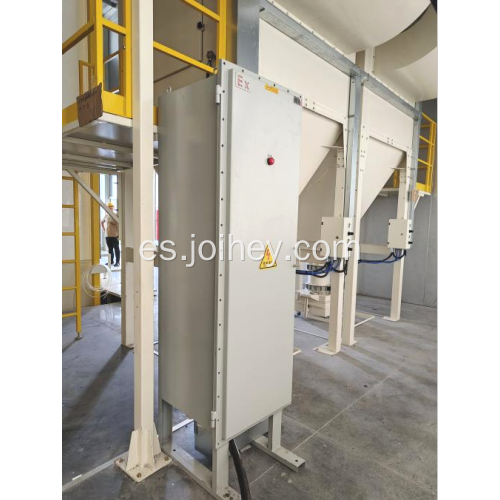

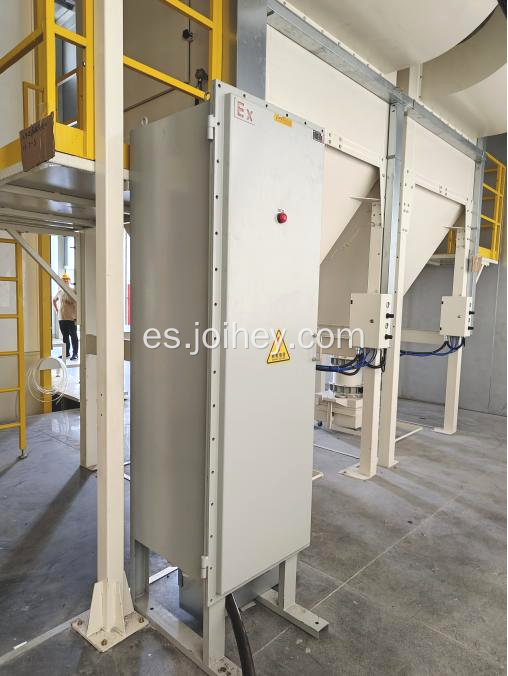

Gabinete de distribución a prueba de explosión de presión positiva

Gabinete de distribución a prueba de explosión de presión positiva (convertidor de frecuencia)

Compuesto por gabinete, sistema de control automático, sistema de distribución de gas, sistema de alarma y sistema de distribución de energía; El gabinete es una estructura superior e inferior estilo gabinete, que consiste en una cámara de presión positiva superior y una subcámica inferior. La subcámina está equipada con un sistema de control automático, un sistema de alarma y cables de acceso de usuario; Instale componentes a prueba de explosión para el sistema de control automático y los componentes del sistema de distribución de energía del usuario en la cámara de presión positiva.

Hecho de placas de acero Q235 soldadas juntas, cada superficie de la articulación ha sufrido un tratamiento de sellado especial.

El método de admisión de aire es el tipo de ventilación, lo que significa un suministro de aire continuo ininterrumpido. El calor de trabajo de los componentes instalados en la cámara de presión positiva se puede llevar con la ruta del aire, que tiene un buen efecto de disipación de calor.

Referencia GB3836.1-4-2010, GB3836.5-2004 y estándares relacionados para diseño, fabricación e inspección.

Bajo el control del sistema de control automático, el gabinete de distribución se llena con gas protector, y la presión dentro de la cámara de presión positiva es mayor que la presión fuera de la cámara de presión positiva, formando un ambiente pequeño seguro con una ligera presión positiva, evitando así la inflamable. Gases peligrosos para ingresar a la cámara de presión positiva y garantizar el funcionamiento seguro de instrumentos ordinarios y componentes eléctricos en el interior.

El sistema de control automático completa principalmente una serie de funciones como ventilación automática, suministro de aire, alarma de presión ultra alta (o escape), alarma de subvoltaje, enclavamiento de baja presión, enclavamiento de ventilación, etc.

Este gabinete de distribución tiene una función de enclavamiento de bajo voltaje, que corta automáticamente la fuente de alimentación del usuario que ingresa a la cámara de presión positiva cuando la presión de aire es menor que el valor especificado (70pa).
